نموذج: HD11
علامة تجارية: شركة شوجو للتكنولوجيا الكهربائية المحدودة
The file is encrypted. Please fill in the following information to continue accessing it

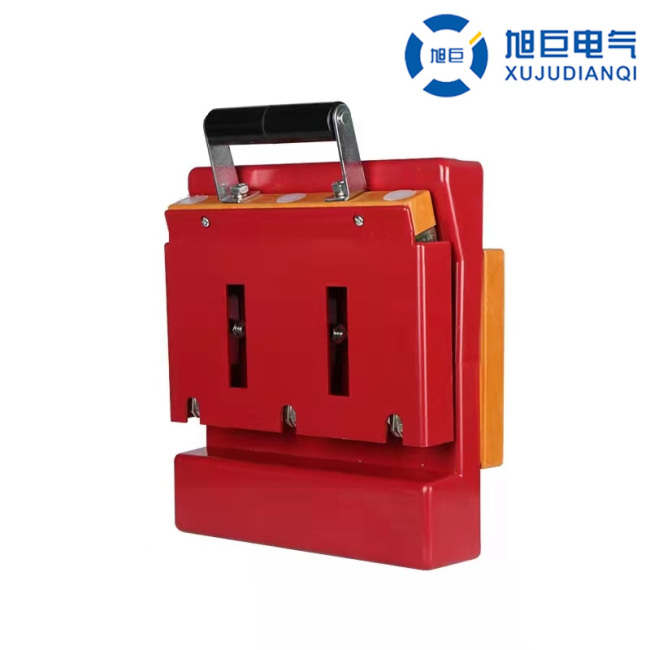

مقدمة عن المنتج: مفتاح السكين من سلسلة HD13 (مفتاح السكين من النوع المفتوح) هو نوع من الأجهزة الكهربائية لتوزيع الجهد المنخفض، ينتمي إلى مفتاح السكين من النوع المفتوح من سلسلة HD. باعتباره مكونًا مطابقًا مهمًا لخزانة التوزيع ذات الجهد المنخفض، فإنه يستخدم على نطاق واسع في نظام توزيع الطاقة الذكي ويدعم التشغيل المستقر لمعدات أتمتة المحولات وحلول الأتمتة الصناعية المختلفة. تنطبق هذه السلسلة على معدات التوزيع الكاملة ذات التيار المتردد 50 هرتز، والجهد المقدر حتى 400 فولت/690 فولت، والتيار المستمر حتى 220 فولت/230 فولت، والتيار الحراري التقليدي حتى 4000 أمبير، والتي يمكن أن تتعاون مع مجموعة المفاتيح الكهربائية ذات الجهد العالي وقواطع الدائرة الكهربائية لتشكيل نظام كامل لتوزيع الطاقة.
يتم تطبيق مفاتيح السكين من سلسلة HD13 على نطاق واسع في معدات توزيع الطاقة للمؤسسات الصناعية، مع التطبيقات الرئيسية على النحو التالي:
عزل الطاقة يستخدم للتشغيل/الإيقاف والفصل اليدوي غير المتكرر، أو عزل مصدر الطاقة.
تبديل الدائرة: يتم اعتماده في أجهزة التوزيع الكاملة لتصنيع وكسر دوائر التيار المتردد عند التيار المقدر، أو العمل كمفتاح عزل.
التحكم في التيار العالي مناسب للقطاعات الصناعية والزراعية بما في ذلك الآلات والمعادن والمترو والصناعات الكيماوية والطلاء الكهربائي والحفاظ على المياه، ويعمل كمعدات رئيسية لسيناريوهات التطبيقات ذات التيار العالي.
نظام توزيع الجهد المنخفض يستخدم على نطاق واسع في مختلف خزانات التوزيع ذات الجهد المنخفض، وصناديق التوزيع وصناديق الإضاءة.
ملاحظة: يجب تنفيذ العمليات في ظل ظروف عدم التحميل. التشغيل تحت الحمل المقدر ممنوع منعا باتا. قبل قطع الدائرة، تأكد من أن تيار الحمل قد تم قطعه بالفعل بواسطة قواطع دوائر أخرى.
إنها تعتمد آلية تشغيل الرافعة الأمامية المركزية مع ذراع لحظة التشغيل الطويلة، مما يتيح الفتح والإغلاق لتوفير العمالة بالإضافة إلى التشغيل الآمن والمريح.
يتم تزويد آلية التشغيل بمؤشرات فتح/إغلاق واضحة وتحديد موضع موثوق.
إنه يحتوي على إشارة مميزة لموضع الانفصال لضمان وجود نقطة انقطاع مرئية، بما يتوافق مع المتطلبات القياسية للمفاتيح العازلة.
يمكن استخدام مفاتيح السكين المزودة بغرفة إطفاء القوس في التصنيع اليدوي غير المتكرر وكسر دوائر الحمل؛ تلك التي لا تحتوي على غرفة إطفاء القوس تستخدم فقط للعزل الكهربائي.
يتم ترتيب الشفرات المزدوجة على جانبي جهة الاتصال الثابتة ويتم تثبيتها بزنبركات ورقية ومسامير. في حالة حدوث ماس كهربائي في شبكة الطاقة، فإن قوة القفل الكهرومغناطيسي المتولدة بين الشفرات المتوازية وقطع الزنبرك يمكن أن تعوض قوة تنافر التلامس، مما يحقق استقرارًا كهروديناميكيًا عاليًا.
يتم تثبيت المكونات الموصلة على القاعدة عبر لوحة قاعدة عازلة مصنوعة من البلاستيك المصبوب بالألياف الزجاجية، وتتميز بأداء عزل عالي وقوة ميكانيكية.
المعلمات التقنية:
| Parameter Item | Value Range |
| Rated Operational Voltage (AC) | 380V / 400V / 415V / 690V / 1000V |
| Rated Operational Voltage (DC) | 220V / 230V / 440V |
| Conventional Thermal Current (Ith) | 100A ~ 4000A |
| Rated Frequency | 50Hz |
| Number of Poles | 1P / 2P / 3P / 4P |
| Utilization Category | AC-20 / AC-23 (with Arc Extinguishing Chamber) |
| Rated Insulation Voltage (Ui) | 660V |
| Rated Impulse Withstand Voltage (Uimp) | 8kV |
| Conventional Thermal Current (A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 |
| Mechanical Life (times) | 10000 | 10000 | 10000 | 5000 | 3000 | 5000 | 3000 | 3000 |
| 1s Short-time Withstand Current (kA) | 4 | 4 | 20 | 25 | 30 | 40 | 50 | 50 |
| Peak Dynamic Withstand Current (kA) | 15 | 20 | 30 | 40 | 50 | 80 | 100 | 100 |
| Operating Force (N) | ≤300 | ≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 | ≤450 |
خذ HD13-600/31BX كمثال:
HD - مفتاح السكين من النوع المفتوح (رمية واحدة)
13 - رمز التصميم (13 يشير إلى نوع آلية تشغيل الرافعة الأمامية المركزية)
600 — التيار الحراري التقليدي (أ)
31 - 3P ثلاثي الأقطاب مع غرفة إطفاء القوس، الرقم 3 يمثل رقم القطب؛ الرقم 1 يعني مع غرفة إطفاء القوس، بينما 0 يعني بدون غرفة إطفاء القوس.
BX - نوع التشغيل الدوار / نوع أسلاك اللوحة الخلفية (يخضع لتعريف الشركة المصنعة).
شروط الخدمة العادية:
الارتفاع: لا يتجاوز 2000 م.
درجة حرارة الهواء المحيط: -5 درجة مئوية ~ +40 درجة مئوية؛ يجب ألا يتجاوز متوسط درجة الحرارة خلال 24 ساعة +35 درجة مئوية.
الرطوبة النسبية: لا تزيد عن 50% عند درجة الحرارة المحيطة القصوى +40 درجة مئوية؛ يُسمح بما يصل إلى 90% في درجات حرارة منخفضة (على سبيل المثال 20 درجة مئوية). يجب اتخاذ الاحتياطات اللازمة لتجنب التكثيف.
درجة التلوث: المستوى 3.
فئة التثبيت: الفئة Ⅲ وⅣ.
متطلبات التثبيت: يجب تركيب المفتاح عموديًا في مواقع خالية من الاهتزاز الواضح والاهتزاز الناتج عن الصدمات والتعرض للمطر والثلج. يجب ألا يحتوي موقع التركيب على وسائط خطرة قابلة للانفجار، ولا يحتوي على غاز أو غبار قد يؤدي إلى تآكل الأجزاء المعدنية أو إتلاف العزل.
