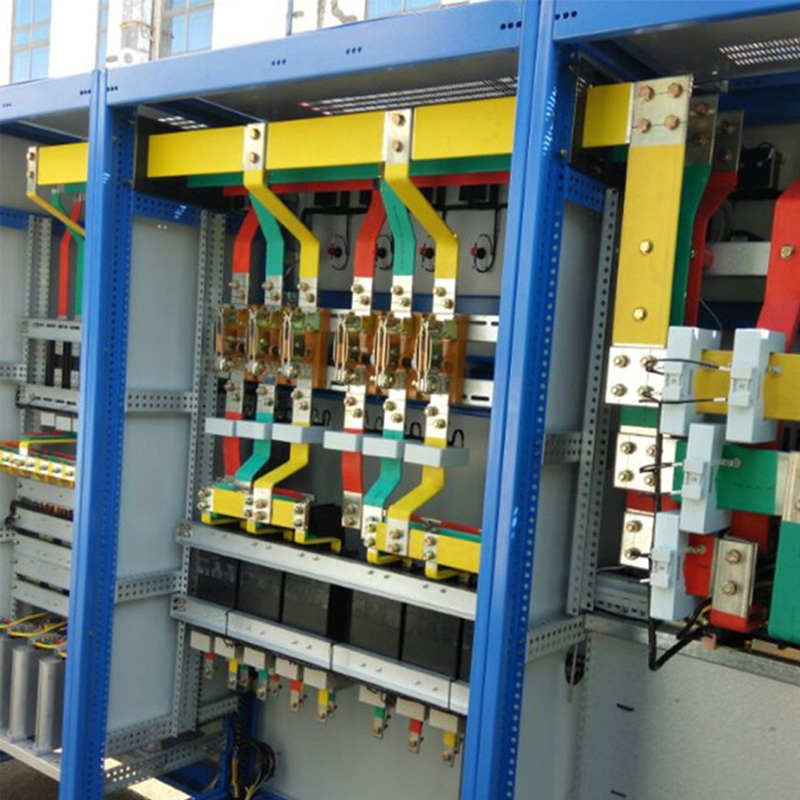

خزانة كهربائية على الطراز الأوروبي

تقوم المحطة الفرعية الجاهزة من سلسلة YB بدمج المعدات الكهربائية ذات الجهد العالي والمحولات والمعدات الكهربائية ذات الجهد المنخفض والمكونات الأخرى في وحدة توزيع الطاقة الكاملة المدمجة. يستخدم على نطاق واسع في المباني الحضرية الشاهقة، ومشاريع البناء الحضرية والريفية، والمجتمعات السكنية، ومناطق تطوير التكنولوجيا العالية، والمصانع الصغيرة والمتوسطة الحجم، والمناجم، وحقول النفط، ومواقع إمدادات الطاقة المؤقتة للبناء وغيرها من الأماكن، لتلقي وتوزيع الطاقة الكهربائية في أنظمة توزيع الطاقة.

تتميز المحطات الفرعية الجاهزة من سلسلة YB بمزايا التجميع الكامل، الحجم الصغير، الهيكل المدمج، التشغيل الآمن والموثوق، سهولة الصيانة والتنقل. بالمقارنة مع المحطات الفرعية التقليدية المبنية مدنيًا، فإن المساحة الأرضية للمحطة الفرعية من النوع الصندوقي بنفس السعة هي فقط 1/10～1/5 من المحطة التقليدية. إنه يقلل بشكل كبير من عبء عمل التصميم وأعمال البناء، ويقلل من الاستثمار في البناء.

في أنظمة توزيع الطاقة، يمكن استخدامه لأنظمة توزيع الشبكات الحلقية، بالإضافة إلى أنظمة التوزيع الطرفية ثنائية الطاقة أو الشعاعية. إنه نوع جديد من المعدات الكاملة لبناء وتجديد المحطات الفرعية الحضرية والريفية.

تتوافق هذه المحطات الفرعية الجاهزة من سلسلة YB مع المعيار الوطني GB 17467-2010 للمحطات الفرعية الجاهزة ذات الجهد العالي/الجهد المنخفض .

النموذج والمعنى:

لمزيد من التفاصيل، راجع رسومات المنتج.

الخصائص الهيكلية للمنتج:

يتكون هذا المنتج من وحدة توزيع الجهد العالي، ومحول، ووحدة توزيع الجهد المنخفض، مقسمة إلى ثلاث حجرات وظيفية مستقلة: حجرة الجهد العالي، وحجرة المحولات، وحجرة الجهد المنخفض. تتميز المقصورات ذات الجهد العالي والمنخفض بشكل كامل. يمكن ترتيب نظام إمداد الطاقة الأساسي على جانب الجهد العالي في أوضاع متعددة لإمداد الطاقة مثل مصدر طاقة الشبكة الحلقية وإمدادات الطاقة الطرفية وإمدادات الطاقة المزدوجة. يمكن أيضًا تركيب مكونات قياس الجهد العالي لتلبية متطلبات قياس الطاقة الكهربائية ذات الجهد العالي.

تتوافق حجرة المحولات مع S9 وSC وسلاسل أخرى من المحولات المغمورة بالزيت منخفضة الخسارة أو المحولات من النوع الجاف. وفقًا لمتطلبات المستخدم، يمكن لمقصورة الجهد المنخفض أن تعتمد هيكلًا مثبتًا على اللوحة أو الخزانة لتشكيل مخططات إمداد طاقة مخصصة، ودمج الوظائف بما في ذلك توزيع الطاقة، وتوزيع الإضاءة، وتعويض الطاقة التفاعلية، وقياس الطاقة الكهربائية وقياس الكمية الكهربائية، وذلك لتلبية متطلبات المستخدمين المتنوعة، وتسهيل إدارة إمدادات الطاقة وتحسين جودة إمدادات الطاقة.

تتميز حجرة الجهد العالي بتصميم مدمج ومعقول ووظيفة التعشيق الكاملة المضادة لسوء التشغيل. بناءً على طلب المستخدم، يمكن تجهيز المحول بقضبان توجيه لسهولة الوصول إليه عبر البوابات الموجودة على جانبي حجرة المحول. تم تجهيز كل حجرة بجهاز إضاءة أوتوماتيكي. بالإضافة إلى ذلك، جميع المكونات المعتمدة في حجرات الجهد العالي والمنخفض تتميز بالأداء الموثوق والتشغيل المريح، مما يضمن التشغيل الآمن والمستقر والصيانة السهلة للمعدات بأكملها.

يتم اعتماد وضعين للتهوية: التهوية الطبيعية والتهوية القسرية. يتم ترتيب قنوات التهوية في حجرة المحولات بالإضافة إلى حجرات الجهد العالي والمنخفض. تم تجهيز مراوح العادم بأجهزة للتحكم في درجة الحرارة، والتي يمكن أن تبدأ وتتوقف تلقائيًا عند درجة الحرارة المحددة لضمان التشغيل العادي للمحول.

تم تصميم هيكل الصندوق لمنع دخول مياه الأمطار والأوساخ. العلبة مصنوعة من لوح فولاذي مطلي بالألوان مع أداء مضاد للتآكل والعزل الحراري. إنها مناسبة للخدمة الخارجية طويلة الأمد مع خصائص ممتازة مضادة للتآكل ومقاومة للماء والغبار وعمر خدمة طويل ومظهر جذاب.

شروط الخدمة:

·  درجة حرارة الهواء المحيط: الحد الأعلى ≥40 درجة مئوية، الحد الأدنى ≥-10 درجة مئوية؛

·  الإشعاع الشمسي: ≥1000 واط/م²؛

·  الارتفاع: ≥1000m؛

·  سمك طلاء الثلج: ≥20mm؛

·  سرعة الرياح: ≥35 م/ث؛

·  الرطوبة: متوسط ​​الرطوبة النسبية اليومية ≥95%؛ المتوسط ​​الشهري للرطوبة النسبية ≥90%؛ المتوسط ​​اليومي لضغط بخار الماء ≥2.2kPa؛ متوسط ​​ضغط بخار الماء الشهري .81.8 كيلو باسكال؛

·  شدة الزلازل: الدرجة 8 أو أقل؛

·  أن يكون الموقع خالياً من مخاطر الحريق والانفجار والتلوث الشديد والتآكل الكيميائي والاهتزازات العنيفة.

ملاحظة: بالنسبة لشروط الخدمة الخاصة، يرجى طرح المتطلبات في وقت الطلب والتفاوض مع الشركة المصنعة للتوصل إلى حل.

المعلمات التقنية:
