XuJu Electric Technology Co., Ltd.
نموذج: HD13
علامة تجارية: شركة شوجو للتكنولوجيا الكهربائية المحدودة

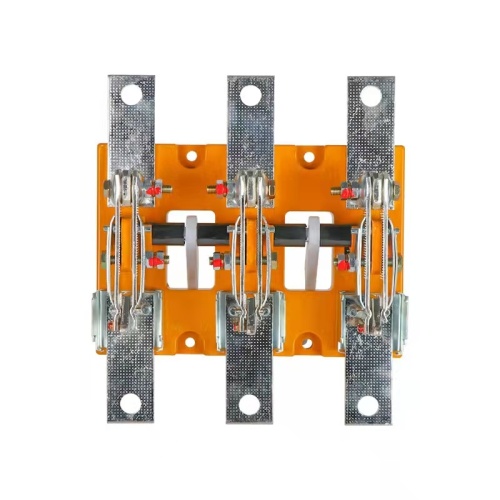

مقدمة عن المنتج: مفتاح السكين من سلسلة HD13 (مفتاح السكين من النوع المفتوح) هو نوع من الأجهزة الكهربائية لتوزيع الجهد المنخفض، ينتمي إلى مفتاح السكين من النوع المفتوح من سلسلة HD. تعمل هذه السلسلة كمكون مساعد أساسي في خزانة التوزيع ذات الجهد المنخفض وجزء لا غنى عنه من نظام توزيع الطاقة الذكي الحديث، وهي قابلة للتطبيق على معدات التوزيع الكاملة مع تيار متردد 50 هرتز، والجهد المقدر حتى 400 فولت/690 فولت، والتيار المستمر حتى 220 فولت/230 فولت، والتيار الحراري التقليدي حتى 4000 أمبير، مما يتوافق تمامًا مع تكوين النظام لمجموعة المفاتيح الكهربائية عالية الجهد وقواطع الدائرة الكهربائية لضمان التشغيل المستقر لمعدات أتمتة المحولات وحلول الأتمتة الصناعية المختلفة.
من خلال اعتماد آلية تشغيل الرافعة الأمامية المركزية، يتم تصنيف سلسلة HD13 كمفتاح سكين يعمل بالرافعة الأمامية المركزية. يتم تثبيت آلية التشغيل على الجانب الأمامي، وتستخدم بشكل رئيسي في خزانات المفاتيح الكهربائية التي تتميز بالتشغيل الأمامي والصيانة الخلفية، مما يؤدي إلى تحسين كفاءة التشغيل والصيانة بشكل كبير لنظام توزيع الطاقة الذكي الشامل وحلول الأتمتة الصناعية في الموقع.
تعتمد الموديلات المختلفة أوضاع تشغيل مختلفة: HD11: نوع المقبض المركزي HD12: نوع آلية تشغيل الرافعة الأمامية الجانبية HD13: نوع آلية تشغيل الرافعة الأمامية المركزية HD14: نوع مقبض التشغيل الجانبي
سلسلة HD13 متوفرة في نوعين: النوع الذي يعمل بمحرك (مع وظيفة يدوية) والنوع اليدوي. إنها مناسبة لمناسبات التحكم ذات التيار العالي مع AC 50 هرتز، والجهد المقنن 380V أو DC 220V، والتيار المقنن الذي يتراوح من 3000 أمبير إلى 6000 أمبير، مما يوفر ضمان تحويل التيار العالي المستقر والموثوق لمعدات أتمتة المحولات في مشاريع حلول الأتمتة الصناعية واسعة النطاق.
يتميز بالهيكل البسيط والتشغيل المريح، مفتاح السكين المجهز بغرفة إطفاء القوس يستخدم في التصنيع اليدوي غير المتكرر وكسر دوائر الحمل؛ يتم استخدام الإصدار بدون غرفة إطفاء القوس فقط للعزل الكهربائي، مما يضمن بشكل فعال التشغيل الآمن والمستقر لخزانة التوزيع ذات الجهد المنخفض ونظام توزيع الطاقة الذكي بالكامل.
المعيار التنفيذي: GB/T 14048.3 IEC 60947-3 GB/T 14048.3—2017.
التطبيق: يتم تطبيق مفاتيح السكين من سلسلة HD13 على نطاق واسع في معدات توزيع الطاقة للمؤسسات الصناعية، مع التطبيقات الرئيسية على النحو التالي: عزل الطاقة يستخدم للتشغيل/الإيقاف والفصل اليدوي غير المتكرر، أو عزل مصدر الطاقة، وحماية معدات توزيع الطاقة النهائية ودعم التشغيل الآمن لحلول الأتمتة الصناعية. تبديل الدوائر تم اعتماده في أجهزة التوزيع الكاملة لإنشاء وكسر دوائر التيار المتردد عند التيار المقدر، أو العمل كمفتاح عزل، والتعاون مع مجموعة المفاتيح الكهربائية ذات الجهد العالي وقواطع الدائرة الفراغية لبناء نظام توزيع طاقة ذكي كامل وموثوق. التحكم في التيار العالي مناسب للقطاعات الصناعية والزراعية بما في ذلك الآلات والمعادن والمترو والصناعة الكيميائية والطلاء الكهربائي والحفاظ على المياه، ويعمل كمعدات رئيسية لسيناريوهات التطبيق عالية التيار لمعدات أتمتة المحولات وأنظمة توزيع الطاقة الصناعية. نظام توزيع الجهد المنخفض يستخدم على نطاق واسع في العديد من خزانات التوزيع ذات الجهد المنخفض، وصناديق التوزيع وصناديق الإضاءة، كونه مكونًا أساسيًا حيويًا لتجميع خزانة التوزيع ذات الجهد المنخفض الموحد وبناء توزيع الطاقة الذكي.
ملاحظة: يجب تنفيذ العمليات في ظل ظروف عدم التحميل. التشغيل تحت الحمل المقدر ممنوع منعا باتا. قبل قطع الدائرة، تأكد من أن تيار الحمل قد تم قطعه بالفعل بواسطة قواطع دوائر أخرى، وذلك لتجنب تعطل معدات نظام توزيع الطاقة الذكي وضمان التشغيل المستقر لدعم حلول الأتمتة الصناعية.
خصائص الأداء:
ب. جهاز إطفاء القوس: تم تجهيز مفتاح السكين من نوع ناقل الحركة بغرفة إطفاء القوس، والتي يتم تثبيتها بلوح ورق مصفح فينولي وشبكات قوس معدنية. إنه يحسن بشكل كبير قدرة إطفاء القوس ويضمن السلامة والموثوقية عند كسر دوائر الحمل، مما يحسن بشكل فعال السلامة التشغيلية لخزانة التوزيع ذات الجهد المنخفض ونظام توزيع الطاقة بالكامل.
ج. آلية النقل الموحدة: لتسهيل تصميم وتركيب لوحات المفاتيح، فإن أبعاد التركيب العمودي تكون متسقة من 200 أمبير إلى 4000 أمبير. يعتمد مفتاح السكين نوعًا موحدًا من آلية النقل، ومجهزًا بجهاز تحديد موضع موثوق وعلامات إشارة واضحة للفتح/الإغلاق، ويتكيف مع متطلبات التجميع القياسية لحلول الأتمتة الصناعية الحديثة ومعدات توزيع الطاقة الذكية.
د. لوحة قاعدة التركيب: يتوفر نوعان: لوح زجاجي مصفح ولوح فينولي. يتم ضغط اللوح الزجاجي المصفح بالقالب باستخدام بلاستيك قولبة من ألياف الزجاج الفينولية، في حين أن اللوح الفينولي يستخدم لوح الورق المصفح الفينولي. يتميز كلاهما بقوة ميكانيكية ممتازة وخصائص عازلة للكهرباء، مما يوفر دعمًا هيكليًا قويًا للتشغيل طويل المدى لمعدات نظام توزيع الطاقة الذكي.
يتم تزويد آلية التشغيل بمؤشرات فتح/إغلاق واضحة وتحديد موضع موثوق.
يحتوي على مؤشر مميز لموضع الانفصال لضمان وجود نقطة انقطاع مرئية، والامتثال للمتطلبات القياسية لعزل المفاتيح، وتحسين السلامة العامة لنظام المفاتيح الكهربائية ذات الجهد العالي وقواطع الدائرة الكهربائية المتطابقة.
يتم ترتيب الشفرات المزدوجة على جانبي جهة الاتصال الثابتة ويتم تثبيتها بزنبركات ورقية ومسامير. في حالة حدوث ماس كهربائي في شبكة الطاقة، يمكن لقوة القفل الكهرومغناطيسي المتولدة بين الشفرات المتوازية وقطع الزنبرك أن تعوض قوة تنافر التلامس، مما يحقق استقرارًا كهروديناميكيًا عاليًا، ويحمي بشكل فعال التشغيل العادي لمعدات أتمتة المحولات الدقيقة في المواقع الصناعية.
يتم تثبيت المكونات الموصلة على القاعدة عبر لوحة قاعدة عازلة مصنوعة من البلاستيك المصبوب بالألياف الزجاجية، وتتميز بأداء عزل عالي وقوة ميكانيكية، وتلبي بشكل كامل متطلبات التشغيل المستقر وطويل الأمد لسيناريوهات توزيع الطاقة المختلفة لحلول الأتمتة الصناعية.
المعلمات التقنية:
| Parameter Item | Value Range |
| Rated Operational Voltage (AC) | 380V / 400V / 415V / 690V / 1000V |
| Rated Operational Voltage (DC) | 220V / 230V / 440V |
| Conventional Thermal Current (Ith) | 100A ~ 4000A |
| Rated Frequency | 50Hz |
| Number of Poles | 1P / 2P / 3P / 4P |
| Utilization Category | AC-20 / AC-23 (with Arc Extinguishing Chamber) |
| Rated Insulation Voltage (Ui) | 660V |
| Rated Impulse Withstand Voltage (Uimp) | 8kV |
| Conventional Thermal Current (A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 |
| Mechanical Life (times) | 10000 | 10000 | 10000 | 5000 | 3000 | 5000 | 3000 | 3000 |
| 1s Short-time Withstand Current (kA) | 4 | 4 | 20 | 25 | 30 | 40 | 50 | 50 |
| Peak Dynamic Withstand Current (kA) | 15 | 20 | 30 | 40 | 50 | 80 | 100 | 100 |
| Operating Force (N) | ≤300 | ≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 | ≤450 |
خذ HD13-600/31BX كمثال:
HD - مفتاح السكين من النوع المفتوح (رمية واحدة)
13 - رمز التصميم (13 يشير إلى نوع آلية تشغيل الرافعة الأمامية المركزية)
600 — التيار الحراري التقليدي (أ)
31 - 3P ثلاثي الأقطاب مع غرفة إطفاء القوس، الرقم 3 يمثل رقم القطب؛ الرقم 1 يعني مع غرفة إطفاء القوس، بينما 0 يعني بدون غرفة إطفاء القوس.
BX - نوع التشغيل الدوار / نوع أسلاك اللوحة الخلفية (يخضع لتعريف الشركة المصنعة).
شروط الخدمة العادية:
الارتفاع: لا يتجاوز 2000 م.
درجة حرارة الهواء المحيط: -5 درجة مئوية ~ +40 درجة مئوية؛ يجب ألا يتجاوز متوسط درجة الحرارة خلال 24 ساعة +35 درجة مئوية.
الرطوبة النسبية: لا تزيد عن 50% عند درجة الحرارة المحيطة القصوى +40 درجة مئوية؛ يُسمح بما يصل إلى 90% في درجات حرارة منخفضة (على سبيل المثال 20 درجة مئوية). يجب اتخاذ الاحتياطات اللازمة لتجنب التكثيف.
درجة التلوث: المستوى 3.
فئة التثبيت: الفئة Ⅲ وⅣ.
متطلبات التثبيت: يجب تركيب المفتاح عموديًا في مواقع خالية من الاهتزاز الواضح والاهتزاز الناتج عن الصدمات والتعرض للمطر والثلج. يجب ألا يحتوي موقع التركيب على وسائط خطرة قابلة للانفجار، ولا يحتوي على غاز أو غبار قد يؤدي إلى تآكل الأجزاء المعدنية أو إتلاف العزل.
