نموذج: ZB/YB
علامة تجارية: شركة XuJu للتكنولوجيا الكهربائية المحدودة
| بيع الوحدات | : | Set/Sets |
The file is encrypted. Please fill in the following information to continue accessing it

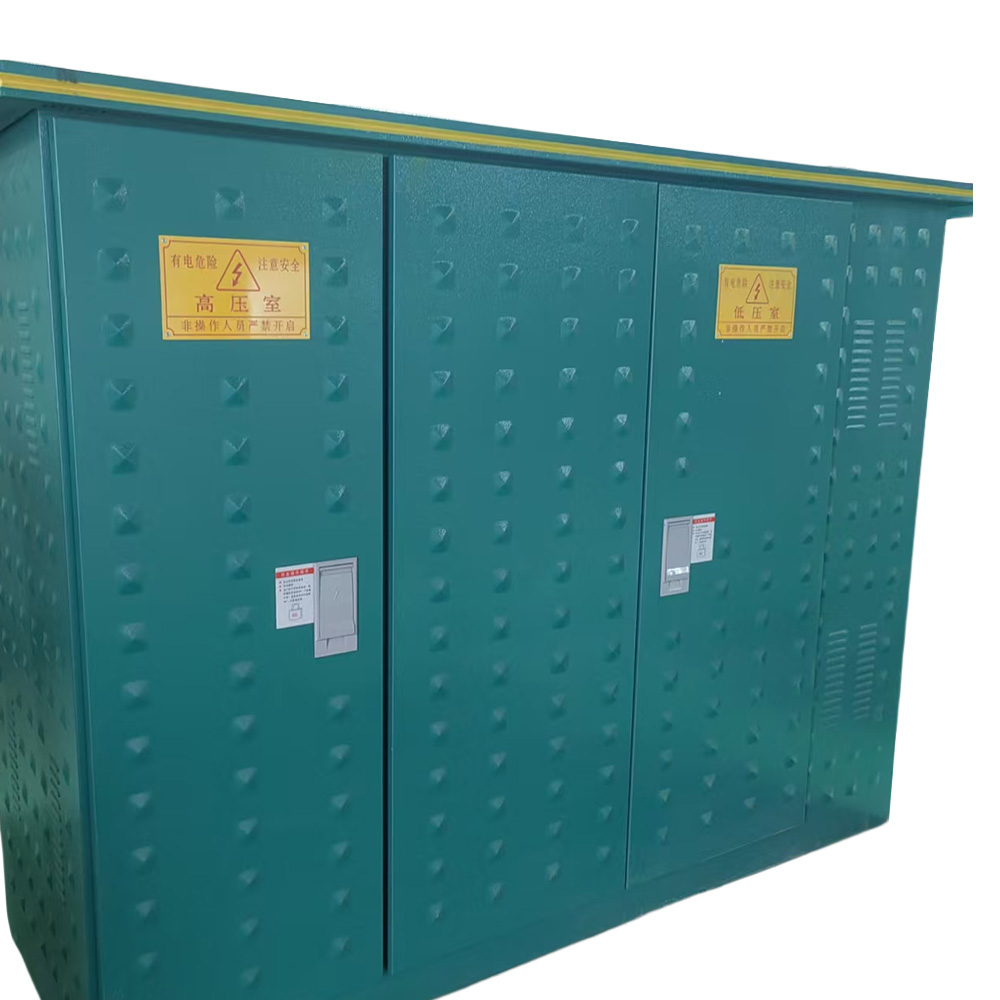

مقدمة عن المنتج: المحطة الفرعية الجاهزة YB-12/0.4 هي محطة فرعية مربعة مصنوعة محليًا على الطراز الأمريكي. باعتبارها وحدة إمداد طاقة مهمة في شبكات التوزيع من نوع الكابل والمعدات الأساسية لنظام توزيع الطاقة الذكي الحديث، فهي عبارة عن مجموعة جاهزة كاملة تدمج المفاتيح الكهربائية ذات الجهد العالي، وقواطع الدائرة الكهربائية، والتحكم في الجهد العالي، والحماية، وتحويل الجهد ومعدات توزيع الطاقة، المتطابقة مع دعم خزانة التوزيع ذات الجهد المنخفض لتشكيل حلول أتمتة صناعية احترافية، ويتم تطبيقها على نطاق واسع في شبكات التوزيع الحضرية والريفية.
يعتمد هذا المنتج تصميمًا بمفاتيح تحميل عالية الجهد وصمامات عالية الجهد مغمورة في زيت المحولات، ويتميز بشكلين هيكليين: خزان متكامل وخزان منفصل مع جسم المحول. يعتمد خزان الزيت هيكلًا مغلقًا بالكامل، ومجهزًا بملحقات مثل مقياس درجة حرارة الزيت، ومقياس مستوى الزيت، ومقياس الضغط، وصمام تخفيف الضغط، وصمام تصريف الزيت لمراقبة حالة تشغيل المحول ودعم التشغيل المستقر لمعدات أتمتة المحولات.
المحطة الفرعية متاحة في ثلاثة أوضاع لإمداد الطاقة: النوع الدائري الرئيسي، والنوع الطرفي، ونوع مصدر الطاقة. من أجل تلبية متطلبات التشغيل الفعلية لشبكة الطاقة الصينية بشكل أفضل وضمان التشغيل المستقر لنظام توزيع الطاقة الذكي بأكمله، قامت شركتنا بتطوير صمامات من النوع الجاف؛ لن يؤدي ذوبان عنصر المصهر إلى تدهور أداء زيت المحولات.
وفقاً لتعقيد متطلبات وحدة التغذية الصادرة ذات الجهد المنخفض، يتم تقديم المحطة الفرعية YB-12/0.4 في ثلاثة إصدارات مرفقة: النوع القياسي، والنوع المحسن والنوع المتكامل. يتيح ذلك للمستخدمين ومعاهد التصميم إمكانية اختيار النوع بشكل أكثر مرونة وفعالية من حيث التكلفة لمختلف مشاريع توزيع الطاقة وحلول الأتمتة الصناعية.
النموذج والمعنى: للحصول على التفاصيل، ارجع إلى رسومات المنتج.
المعايير المطبقة: GB/T17467-1998 محطة فرعية مسبقة الصنع ذات جهد عالي/منخفض الجهد؛ المواصفات الفنية DL/T637-93 لطلب محطة فرعية من النوع الصندوقي بقدرة 6～35 كيلو فولت.
شروط الخدمة العادية: · درجة الحرارة المحيطة: الحد الأقصى. +40 درجة مئوية، الحد الأدنى. -30 درجة مئوية؛ · الارتفاع: ≥1000 م؛ · سرعة الرياح: تعادل 34 م/ث (الضغط لا يزيد عن 700 باسكال)؛ · الرطوبة: متوسط الرطوبة النسبية اليومية ≥95%؛ متوسط الرطوبة النسبية الشهرية ≥90%؛ · متطلبات مكافحة الزلازل: التسارع الأفقي ≥0.4 م/ث²؛ التسارع الرأسي .150.15 م / ث² ； · تدرج التثبيت: لا يزيد عن 3 درجات ； · بيئة التثبيت: يجب أن يكون الهواء المحيط خاليًا من التلوث الواضح للغازات المسببة للتآكل والقابلة للاشتعال، ولا يوجد اهتزاز شديد في موقع التثبيت، مما يضمن التشغيل المستقر على المدى الطويل للمفاتيح الكهربائية المدمجة ذات الجهد العالي، وقواطع الدائرة الفراغية، وخزانة التوزيع ذات الجهد المنخفض، ومعدات أتمتة المحولات المطابقة.
إذا كانت هناك حاجة لاستخدام المنتج في ظل ظروف تتجاوز النطاق المذكور أعلاه، فيرجى استشارة شركتنا للتفاوض.
· الجهد المقنن: 10 كيلو فولت/0.4 كيلو فولت
· الجهد العالي الجانبي المقدر: 10 كيلو فولت
· أقصى جهد تشغيل جانبي للجهد العالي: 12 كيلو فولت
· الجهد المنخفض الجانبي: 0.4 كيلو فولت
· التردد المقدر: 50 هرتز
· قدرة التحمل الحراري لمفتاح الجهد العالي: 20 كيلو أمبير
· قدرة كسر الدائرة القصيرة المقدرة لمفتاح الدائرة الرئيسية ذات الجهد المنخفض: 35 كيلو أمبير
· قدرة كسر الدائرة القصيرة المقدرة لمفتاح الدائرة الصادرة ذات الجهد المنخفض: 35 كيلو أمبير
· تيار النقل لمفتاح الحمل عالي الجهد: >1500 أمبير
· مستوى الضوضاء: أقل من 50 ديسيبل
· درجة حماية الضميمة: لا تقل عن IP3X
· مستوى العزل:
| Rated Voltage (kV) | 10 | 0.4 | ||
| Transformer | Switch Earth & Inter-phase | Switch Isolating Gap | ||
| Power Frequency Withstand Voltage (kV) | 35 | 42 | 48 | 2.5 |
| mpulse Withstand Voltage Peak (kV) | 75 | 75 | 85 | |
| NO. | Rated Capacity (kVA) | Rated Voltage | Tap Regulation Range(%) |
Vector Group Symbol
|
No-load Current (%) | Loss(W) | Impedance Voltage (%) | Noise Level (dB) | Temperature Rise (K) | ||||||
| No-load | Load | ||||||||||||||
| HV(kV) | LV(kV) | S9 | S10/S11 | S9 | S10 | S11 | S9 | S10/S11 | |||||||
| 1 | 30 |
6
6.3
10
|
0.4
(0.69)
|
±5
(±2×2.5)
|
Yyn0
or
Dyn11
|
2.2 | 2.0 | 130 | 600 | 4 | 55 |
Top Oil Temperature 60℃
Winding Temperature 65℃
|
|||
| 2 | 50 | 2.0 | 1.8 | 170 | 870 | ||||||||||
| 3 | 63 | 1.9 | 1.5 | 200 | 1040 | ||||||||||
| 4 | 80 | 1.7 | 1.2 | 250 | 1250 | ||||||||||
| 5 | 100 | 1.6 | 1.1 | 290 | 1500 | ||||||||||
| 6 | 125 | 1.5 | 1.0 | 340 | 270 | 1800 | |||||||||
| 7 | 160 | 1.4 | 1.0 | 400 | 310 | 2200 | |||||||||
| 8 | 200 | 1.4 | 0.8 | 480 | 375 | 2600 | |||||||||
| 9 | 250 | 1.2 | 0.8 | 560 | 445 | 400 | 3050 | 3000 | |||||||
| 10 | 315 | 1.1 | 0.7 | 670 | 540 | 475 | 3650 | 3600 | |||||||
| 11 | 400 | 1.0 | 0.7 | 800 | 650 | 570 | 4300 | 4200 | |||||||
| 12 | 500 | 1.0 | 0.6 | 960 | 775 | 680 | 5100 | 5000 | |||||||
| 13 | 630 | 0.9 | 0.6 | 1200 | 920 | 800 | 6200 | 6000 | 4.5 | ||||||
| 14 | 800 | 0.8 | 0.6 | 1400 | 1120 | 980 | 7500 | 7400 | |||||||
| 15 | 1000 | 0.7 | 0.5 | 1700 | 1320 | 1150 | 10300 | 9860 | |||||||
| 16 | 1250 | 0.6 | 0.5 | 1950 | 1560 | 1360 | 12800 | 12000 | |||||||
| 17 | 1600 | 0.6 | 0.5 | 2400 | 1880 | 1640 | 14500 | 1400 | |||||||
ملحوظة:
أ. يمكن تصميم نطاق التنصت عالي الجهد للمحول بـ ± 2 × 2.5٪ حسب طلب العميل.
ب. يمكن تصميم جانب الجهد المنخفض للمحول إلى 0.69 كيلو فولت وفقًا لمتطلبات العميل.
| Rated Current (A) | Rated Voltage (kV) | Impulse Withstand Voltage(kV) | Power Frequency Withstand Voltage (1min, kV) | Rated Short-time Withstand Current (kA/s) | Short-circuit Making Current (kA) | Rated Peak Withstand Current (kA) | Load Operation Times(kA) | Mechanical Operation Cycles |
| 315 | 12 | 75 | 42 | 12.5/2 | 31.5 | 31.5 | 100 | 2000 |
| 630 | 12 | 75 | 42 | 16/4 | 40 | 40 | 100 | 3000 |
