نموذج: ZB/YB
علامة تجارية: شركة XuJu للتكنولوجيا الكهربائية المحدودة
| بيع الوحدات | : | Set/Sets |
The file is encrypted. Please fill in the following information to continue accessing it

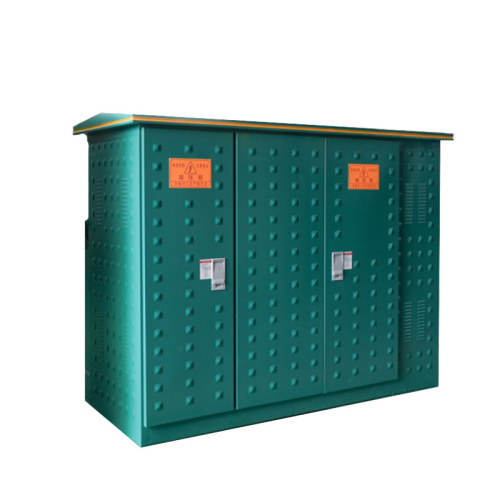

مقدمة عن المنتج: المحطة الفرعية الجاهزة YB-12/0.4 هي محطة فرعية مربعة مصنوعة محليًا على الطراز الأمريكي. باعتبارها وحدة إمداد طاقة مهمة في شبكات التوزيع من نوع الكابل والمعدات الأساسية لنظام توزيع الطاقة الذكي، فهي عبارة عن مجموعة جاهزة كاملة تدمج المفاتيح الكهربائية عالية الجهد والتحكم في الجهد العالي والحماية وتحويل الجهد ومعدات توزيع الطاقة. بالتعاون مع قواطع دوائر الفراغ ودعم خزانة التوزيع ذات الجهد المنخفض، فهي بمثابة الأجهزة الرئيسية لمختلف حلول الأتمتة الصناعية ويتم تطبيقها على نطاق واسع في شبكات التوزيع الحضرية والريفية.
يعتمد هذا المنتج تصميمًا بمفاتيح تحميل عالية الجهد وصمامات عالية الجهد مغمورة في زيت المحولات، ويتميز بشكلين هيكليين: خزان متكامل وخزان منفصل مع جسم المحول. يعتمد خزان الزيت هيكلًا مغلقًا بالكامل، ومجهزًا بملحقات مثل مقياس درجة حرارة الزيت، ومقياس مستوى الزيت، ومقياس الضغط، وصمام تخفيف الضغط، وصمام تصريف الزيت لمراقبة حالة تشغيل المحول وضمان التشغيل المستقر لمعدات أتمتة المحولات.
المحطة الفرعية متاحة في ثلاثة أوضاع لإمداد الطاقة: النوع الدائري الرئيسي، والنوع الطرفي، ونوع مصدر الطاقة. من أجل تلبية متطلبات التشغيل الفعلية لشبكة الطاقة الصينية بشكل أفضل وضمان التشغيل الموثوق لنظام توزيع الطاقة الذكي بأكمله، قامت شركتنا بتطوير صمامات من النوع الجاف؛ لن يؤدي ذوبان عنصر المصهر إلى تدهور أداء زيت المحولات.
للحصول على التفاصيل، راجع رسومات المنتج.
المعايير المطبقة:
GB / T17467-1998 محطة فرعية مسبقة الصنع ذات جهد عالي / منخفض الجهد ；
المواصفات الفنية DL/T637-93 لطلبية محطة فرعية من النوع الصندوقي بقدرة 6～35 كيلو فولت.
شروط الخدمة العادية:
· درجة الحرارة المحيطة: ماكس. +40 درجة مئوية، الحد الأدنى. -30 درجة مئوية؛
· الارتفاع: .1000 م ；
· سرعة الرياح: تعادل 34 م/ث (الضغط لا يزيد عن 700 باسكال) ；
· الرطوبة: المتوسط اليومي للرطوبة النسبية ≥95%؛ المتوسط الشهري للرطوبة النسبية ≥90%؛
· متطلبات مقاومة الزلازل: التسارع الأفقي ≥0.4 م/ث²؛ التسارع العمودي .150.15 م / ث² ；
· تدرج التثبيت: لا يزيد عن 3 درجات؛
· بيئة التركيب: يجب أن يكون الهواء المحيط خاليًا من التلوث الواضح للغازات المسببة للتآكل والقابلة للاشتعال، ولا يوجد اهتزازات شديدة في موقع التركيب.
إذا كانت هناك حاجة لاستخدام المنتج في ظل ظروف تتجاوز النطاق المذكور أعلاه، فيرجى استشارة شركتنا للتفاوض.
مزايا المنتج:
· هيكل مدمج وحجم صغير، مع حجم فقط حوالي 1/3 ~ 1/5 من المحطات الفرعية الصندوقية ذات النمط الأوروبي المحلية بنفس السعة، مما يوفر مساحة الأرضية بشكل كبير.
· يعتمد هيكلًا مغلقًا ومعزولًا تمامًا دون الحاجة إلى تصريح عزل، مما يضمن السلامة الشخصية بشكل موثوق.
· يعتبر الاتصال عالي الجهد مناسبًا لكل من الشبكة الحلقية والتشغيل الطرفي، ويتميز بأوضاع إمداد طاقة مرنة وموثوقية تشغيلية عالية.
· يوفر المحول أداءً فائقًا: فقدان منخفض للطاقة، ضوضاء منخفضة، ارتفاع منخفض في درجة الحرارة، قدرة حمل زائدة قوية، بالإضافة إلى مقاومة ممتازة لدائرة القصر ومقاومة الصدمات.
· يلبي مختلف متطلبات وحدات التغذية الصادرة ذات الجهد المنخفض، مع مخططات قياسية اختيارية أو تصميم قابل للتخصيص.
· يتوفر نوعان من أطراف الكابلات: قابس الكوع 200 أمبير وموصل الكابل الثابت من النوع 600 أمبير على شكل حرف T، وكلاهما يمكن تجهيزهما بمانعات زيادة التيار من أكسيد الزنك المعزولة بالكامل. تسمح محطة الكابل 200 أمبير بالتوصيل وفصل الحمل، ويمكن أن تعمل أيضًا كمفتاح عزل.
المعلمات التقنية:
· الجهد المقنن: 10 كيلو فولت/0.4 كيلو فولت
· الجهد العالي الجانبي المقدر: 10 كيلو فولت
· أقصى جهد تشغيل جانبي للجهد العالي: 12 كيلو فولت
· الجهد المنخفض الجانبي: 0.4 كيلو فولت
· التردد المقدر: 50 هرتز
· قدرة التحمل الحراري لمفتاح الجهد العالي: 20 كيلو أمبير
· قدرة كسر الدائرة القصيرة المقدرة لمفتاح الدائرة الرئيسية ذات الجهد المنخفض: 35 كيلو أمبير
· قدرة كسر الدائرة القصيرة المقدرة لمفتاح الدائرة الصادرة ذات الجهد المنخفض: 35 كيلو أمبير
· تيار النقل لمفتاح الحمل عالي الجهد: >1500 أمبير
· مستوى الضوضاء: أقل من 50 ديسيبل
· درجة حماية الضميمة: لا تقل عن IP3X
· مستوى العزل:
| Rated Voltage (kV) | 10 | 0.4 | ||
| Transformer | Switch Earth & Inter-phase | Switch Isolating Gap | ||
| Power Frequency Withstand Voltage (kV) | 35 | 42 | 48 | 2.5 |
| mpulse Withstand Voltage Peak (kV) | 75 | 75 | 85 | |
| NO. | Rated Capacity (kVA) | Rated Voltage | Tap Regulation Range(%) |
Vector Group Symbol
|
No-load Current (%) | Loss(W) | Impedance Voltage (%) | Noise Level (dB) | Temperature Rise (K) | ||||||
| No-load | Load | ||||||||||||||
| HV(kV) | LV(kV) | S9 | S10/S11 | S9 | S10 | S11 | S9 | S10/S11 | |||||||
| 1 | 30 |
6
6.3
10
|
0.4
(0.69)
|
±5
(±2×2.5)
|
Yyn0
or
Dyn11
|
2.2 | 2.0 | 130 | 600 | 4 | 55 |
Top Oil Temperature 60℃
Winding Temperature 65℃
|
|||
| 2 | 50 | 2.0 | 1.8 | 170 | 870 | ||||||||||
| 3 | 63 | 1.9 | 1.5 | 200 | 1040 | ||||||||||
| 4 | 80 | 1.7 | 1.2 | 250 | 1250 | ||||||||||
| 5 | 100 | 1.6 | 1.1 | 290 | 1500 | ||||||||||
| 6 | 125 | 1.5 | 1.0 | 340 | 270 | 1800 | |||||||||
| 7 | 160 | 1.4 | 1.0 | 400 | 310 | 2200 | |||||||||
| 8 | 200 | 1.4 | 0.8 | 480 | 375 | 2600 | |||||||||
| 9 | 250 | 1.2 | 0.8 | 560 | 445 | 400 | 3050 | 3000 | |||||||
| 10 | 315 | 1.1 | 0.7 | 670 | 540 | 475 | 3650 | 3600 | |||||||
| 11 | 400 | 1.0 | 0.7 | 800 | 650 | 570 | 4300 | 4200 | |||||||
| 12 | 500 | 1.0 | 0.6 | 960 | 775 | 680 | 5100 | 5000 | |||||||
| 13 | 630 | 0.9 | 0.6 | 1200 | 920 | 800 | 6200 | 6000 | 4.5 | ||||||
| 14 | 800 | 0.8 | 0.6 | 1400 | 1120 | 980 | 7500 | 7400 | |||||||
| 15 | 1000 | 0.7 | 0.5 | 1700 | 1320 | 1150 | 10300 | 9860 | |||||||
| 16 | 1250 | 0.6 | 0.5 | 1950 | 1560 | 1360 | 12800 | 12000 | |||||||
| 17 | 1600 | 0.6 | 0.5 | 2400 | 1880 | 1640 | 14500 | 1400 | |||||||
ملحوظة:
أ. يمكن تصميم نطاق التنصت عالي الجهد للمحول بـ ± 2 × 2.5٪ حسب طلب العميل.
ب. يمكن تصميم جانب الجهد المنخفض للمحول إلى 0.69 كيلو فولت وفقًا لمتطلبات العميل.
| Rated Current (A) | Rated Voltage (kV) | Impulse Withstand Voltage(kV) | Power Frequency Withstand Voltage (1min, kV) | Rated Short-time Withstand Current (kA/s) | Short-circuit Making Current (kA) | Rated Peak Withstand Current (kA) | Load Operation Times(kA) | Mechanical Operation Cycles |
| 315 | 12 | 75 | 42 | 12.5/2 | 31.5 | 31.5 | 100 | 2000 |
| 630 | 12 | 75 | 42 | 16/4 | 40 | 40 | 100 | 3000 |
